Guangdong Yanhui Hydraulic Co., Ltd. ialah salah satu pengeluar dan pembekal terkemuka Rexroth 4WE6E6X di China. Kami amat mengalu-alukan anda untuk borong Rexroth 4WE6E6X pukal untuk dijual di sini dari kilang kami. Jika anda mempunyai sebarang pertanyaan tentang senarai harga dan sebut harga, sila hubungi kami melalui e-mel.
Gambaran Keseluruhan Produk
▔▔

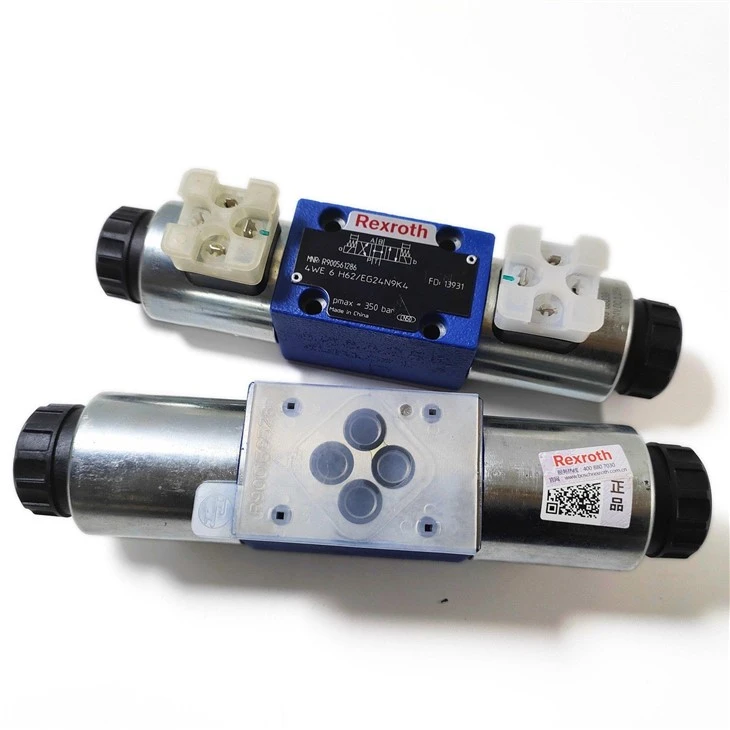

Bosch Rexroth 4WE6E6X ialah injap arah berarah -berprestasi tinggi, solenoid{4}}yang direka bentuk untuk kawalan arah aliran minyak yang tepat dalam litar hidraulik. Diposisikan sebagai komponen utama dalam siri injap industri Saiz 6 (NG6 / CETOP 3 / ISO 4401) Rexroth, 4WE6E6X yang menampilkan simbol kili E menyediakan pensuisan arah tiga-, empat-hala (4/3) yang boleh dipercayai. Ia direka khusus untuk senario kawalan hidraulik-tekanan tinggi,-tinggi dan{20}}kepersisan tinggi dalam automasi industri moden, sistem alat mesin dan peralatan pembuatan tugas berat-.
Kelebihan Utama
▔▔
- Prestasi Ketumpatan Tinggi:Saiz Kompak 6 jejak menyokong tekanan operasi tinggi sehingga 350 bar dan kapasiti aliran tinggi sehingga 80 L/min.
- Solenoid AC/DC Pin Basah-:Mempunyai solenoid pin basah-yang boleh tanggal dengan tindih manual yang tersembunyi untuk penggantian gegelung yang mudah tanpa membuka ruang tekanan hidraulik.
- Dinamik Kili Ketepatan:Geometri kili yang dimesin secara optimum memastikan kebocoran dalaman yang rendah, peralihan pensuisan yang lancar, dan histerisis minimum di bawah frekuensi operasi yang tinggi.
- Standard Pemasangan Fleksibel:Mematuhi sepenuhnya piawaian pemasangan subplate ISO 4401-03-02-0-05 dan DIN 24340 Borang A untuk penyepaduan sistem yang lancar.
Spesifikasi Teknikal
▔▔
|
Parameter |
Nilai Metrik |
Nilai Imperial |
Ujian / Keadaan Operasi |
|---|---|---|---|
|
Maks. Tekanan Operasi (Port A, B, P) |
350 bar |
5076 PSI |
Kewajipan berterusan |
|
Maks. Tekanan Operasi (Port T) |
210 bar (DC) / 160 bar (AC) |
3045 PSI (DC) / 2320 PSI (AC) |
Talian tangki balik |
|
Maks. Kadar Aliran |
80 L/min |
21.1 GPM |
Bergantung pada simbol kili dan penurunan tekanan |
|
Julat Suhu Bendalir Hidraulik |
-20 darjah hingga +80 darjah |
-4 darjah F hingga +176 darjah F |
Pengedap NBR dipasang |
|
Julat Suhu Ambien |
-20 darjah hingga +50 darjah |
-4 darjah F hingga +122 darjah F |
Persekitaran gegelung standard |
|
Julat Kelikatan |
2.8 hingga 380 mm²/s |
35 hingga 1750 SUS |
Julat prestasi optimum |
|
Kelas Kebersihan Cecair |
Kelas ISO 4406 20/18/15 |
NAS 1638 Kelas 9 |
Penapisan minimum yang disyorkan |
|
Histeresis |
< 3% |
< 3% |
Had operasi nominal |
|
Masa Tindak Balas (Bertenaga) |
20 hingga 60 ms |
20 hingga 60 ms |
Solenoid DC |
|
Masa Tindak Balas (De-tenaga) |
10 hingga 40 ms |
10 hingga 40 ms |
Mekanisme pulangan musim bunga |
|
Berat badan |
1.95 kg (Solenoid Tunggal) / 2.2 kg (Solenoid Berganda) |
4.3 paun / 4.85 paun |
Unit asas dengan gegelung |
Permohonanion
▔▔
- Alat Mesin CNC & Pusat Pemesinan:Mengurus silinder pengapit/nyahkapit pekerja dan pemacu suapan gelendong ketepatan dengan kestabilan sifar-pegangan drift.
- Acuan & Die Suntikan-Jentera Tuang:Mengawal pergerakan pin ejektor, litar hidraulik-menarik teras dan jujukan bukaan get tambahan yang memerlukan togol arah pantas.
- Mesin Setem Logam & Mesin Lentur Hidraulik:Bertindak sebagai injap pandu atau injap kawalan utama untuk-tanpa tekan ram rendah dan pengapit penahan yang masa tindak balas pantas adalah kritikal.
- Peralatan Pengendalian Industri Automatik:Mengawal penggerak linear hidraulik dalam lengan pemindahan beban berat dan platform angkat hidraulik memastikan suis arah lancar.
BerkaitanModls
▔▔
|
Kod Model |
Jenis Kawalan |
Voltan Solenoid |
Simbol Kili |
Antara Muka Pemasangan |
|---|---|---|---|---|
|
4WE6E6X/EG24N9K4 |
Solenoid Berganda (3-Pos) |
24V DC |
E (Semua port ditutup dalam neutral) |
ISO 4401-03 |
|
4WE6E6X/EW110N9K4 |
Solenoid Berganda (3-Pos) |
110V AC 50/60Hz |
E (Semua port ditutup dalam neutral) |
ISO 4401-03 |
|
4WE6E6X/EW230N9K4 |
Solenoid Berganda (3-Pos) |
230V AC 50/60Hz |
E (Semua port ditutup dalam neutral) |
ISO 4401-03 |
|
4WE6E6X/J624N9K4 |
Solenoid Berganda (3-Pos) |
24V DC |
J (P ditutup, A/B hingga T dalam neutral) |
ISO 4401-03 |
|
4WE6E6X/G624N9K4 |
Solenoid Berganda (3-Pos) |
24V DC |
G (P hingga T, A/B ditutup neutral) |
ISO 4401-03 |
|
4WE6E6X/H624N9K4 |
Solenoid Berganda (3-Pos) |
24V DC |
H (Semua port disambungkan dalam neutral) |
ISO 4401-03 |
|
4WE6EA6X/EG24N9K4 |
Solenoid Tunggal (2-Pos) |
24V DC |
EA (Kembali musim bunga ke pos akhir) |
ISO 4401-03 |
Soalan Lazim
▔▔
Bagaimanakah saya memilih voltan yang betul?
Padankan voltan solenoid tepat dengan bekalan kuasa anda. Menggunakan voltan yang salah boleh menyebabkan keletihan gegelung atau pensuisan yang tidak mencukupi.
Adakah ia boleh ditukar ganti dengan injap CETOP 03 yang lain?
Ya, dari segi dimensi ia mengikut piawaian ISO 4401-03, menjadikannya boleh ditukar ganti dengan injap NG6 lain, dengan syarat penarafan tekanan dan aliran adalah serasi.
Hubungi Kami
▔▔
Minta Sebut Harga Hari Iniuntuk memastikan sistem hidraulik anda berprestasi terbaik dengan komponen tulen daripada Yanhui Hydraulic.
